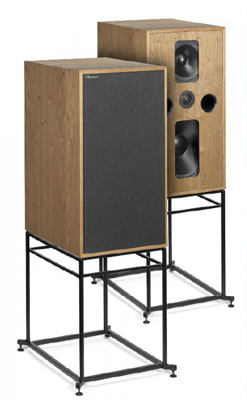

Graham Chartwell LS5/5 Luidsprekers
De LS5/5 is een grote, hele gave driewegmonitor ontworpen in 1967.
Een 12 inch aandrijfeenheid verwerkt de lage frequenties tot 400 Hz. Op dit punt neemt een 8 inch midrange het over voordat het wordt overgedragen aan de 1 inch zachte dome-tweeter op 3,5 kHz. Over het algemeen is de frequentierespons vlak tot binnen +/- 2 dB van 40Hz tot 20kHz.
Je merkt meteen dat de bas- en midrange-drivers achter sleuven op het voorpaneel zijn gemonteerd. Deze functie is tegenwoordig hoogst ongebruikelijk, maar het werkt om de off-axis respons van de aandrijfeenheden te regelen, wat resulteert in een soepelere respons door de crossover-regio's in typische luisteromgevingen.
Uiteraard is dit een "dunwandige" kast in BBC-stijl, waarbij de relatief dunne panelen in massa worden belast om ervoor te zorgen dat resonanties worden weggeleid van het kritische middenbereik. Rockwool zorgt voor luchtdemping. Met de hand op elkaar afgestemd fineer wordt op een zeer hoge standaard aangebracht en afgewerkt. Het rooster is zorgvuldig ontworpen om diffractie-effecten te minimaliseren en wordt op zijn plaats gehouden door verborgen zeldzame-aardmagneten.
Specificaties
Type: 3 Weg, basreflex
Enclosure Thin wall damped construction
Finish Real wood veneer
Dimensions (w/h/d) 36cm by 70cm by 48cm
Weight 35.5kg
Frequency response 40Hz to 20kHz, +/- 2 dB
Nominal impedance 8 Ohm
Sensitivity 88dB SPL (2.83V, 1m)
Maximum output Over 104dB for a pair at 2m
Bass 300mm long throw
Midrange 200mm
Tweeter 25mm soft dome tweeter
Recommended amplifier power 50 to 250 watts unclipped programme
